隔膜气压罐
- 型 号：
- 类 别：
- 价 格：￥咨询
- 产 地：
产品描述
|
隔膜气压罐 |
|
|
产品分类： |
|
|
口径：Φ400-Φ2600（mm） |
|
|
流量：1 |
|
|
扬程：1 |
|
|
适用介质：清水 |
|
产品介绍 |
|
|
|

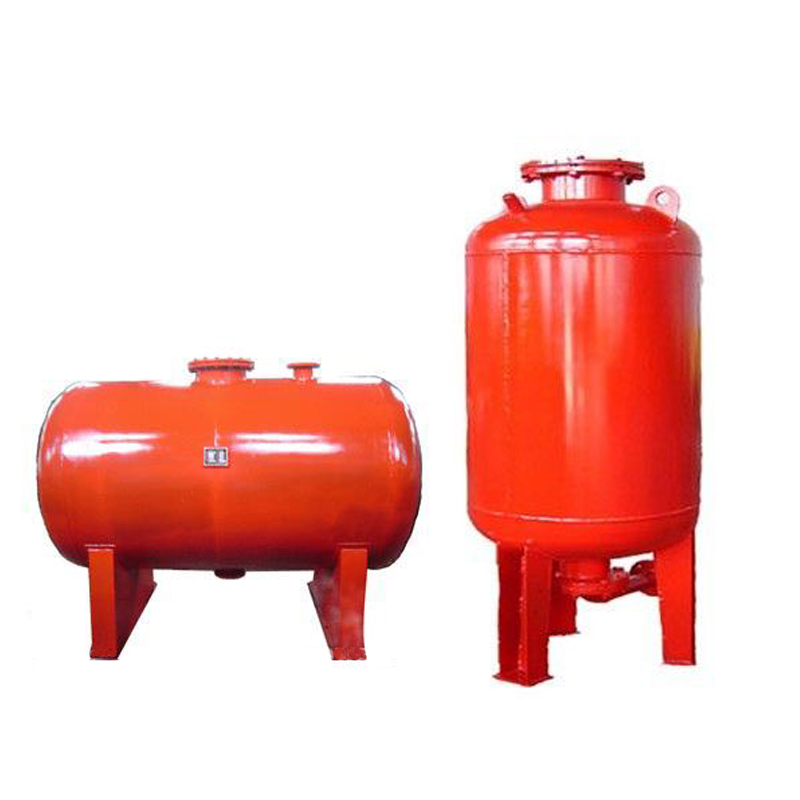

隔膜气压罐 立式隔膜气压罐 卧式隔膜气压罐 稳压罐 定压罐
一、隔膜气压罐概述
XQG立式隔膜气压罐是由钢质外壳，橡胶隔膜内胆构成的储能器件，橡胶隔膜把水室和气室完全隔开，当外界有压力的水充入隔膜式气压水罐的内胆时，密封在罐内的空气被压缩，根据波义耳气体定律，气体受到压缩后体积变小，压力升高储存能量，压缩气体膨胀可以将橡胶隔膜内的水压出罐体。
XQG立式隔膜气压罐主要由气门盖、充气口、气囊、碳钢罐体、法兰盘组成，当其连接到水系统上时，主要起一个蓄能器的作用，当系统水压力大于膨胀罐碳钢罐体于气囊之间的氮气压力时，系统水会在系统压力的作用下挤入膨胀罐气囊内，这样一是会压缩罐体于气囊之间的氮气，使其体积减小，压力增大；二是会增加系统整个水的容纳空间，使系统压力减小，直到系统水的压力和罐体于气囊之间的氮气压力达到新的平衡才停止进水。当系统水压力小于膨胀罐内气体压力时，气囊内的水会在罐体于气囊之间的氮气的压力作用下挤出，补回到系统，系统水容积减小压力上升，罐体于气囊之间的氮气体积增大压力下降，直到两者达到新的平衡，水停止从气囊挤压回系统，压力罐起到调节系统压力波动的作用。结构图如下：罐体于气囊之间是出厂时预充的氮气，罐体外面为烤漆层，进出水口直接用三通或金属软管连接到系统，排气阀接口可及时排出系统和气囊内的水溢出的空气，也可用闸阀直接关死，以免水从顶部溢出，防尘帽下面是充/放气口，可补充氮气或放掉一部分气体。
二、隔膜气压罐应用范围
XQG立式隔膜气压罐被广泛应用于中央空调、锅炉、热水器、变频、恒压供水设备中，起缓冲系统压力波动，消除水锤起到稳压卸荷的作用，在系统内水压轻微变化时，气压罐气囊的自动气压收缩会对水压的变化有一定缓冲作用，能保证系统的水压稳定，是一些系统不可或缺的配件之一。
三、 隔膜气压罐产品特点
1、一次充气可保持长期使用，用户不需另外设置充气设备；
2、罐体为密闭装置，气水不相接触，能充分保证水质不受外界污染；
3、占地面积小、投资省、安装快、操作管理和维修方便；
4、省去建筑屋顶上生活及消防用的高位水箱，有利于结构抗震和建筑物美观；
5、能减弱水量噪音、气蚀、管道阻力和水锤影响，避免了水表空转计量不准的现象出现；
6、灵活机动，安装位置不受高度限制，易于改建、扩建、迁移；
7、自动控制使用方便、运行可靠；
8、能确保用水点和消火栓所需的供水压力，供水安全可靠。
9、罐内部隔膜结构保证了水不与罐壁接触，因此罐壁内部无锈蚀，外部无凝露现象，使用寿命大大延长。
10、橡胶隔膜可舒张 20 万次以上，充气后可长期使用。
11、可以有效的平缓水系统中的压力波动，减少水泵的起停频率。
12、隔膜为食品级天然橡胶隔膜可以应用在饮用水系统中 |
性能参数
|
序号 |
规格型号 |
容积
|
压力等级 |
|
|
1 |
XQG400 |
0.11 |
0.6 |
|
|
2 |
XQG400 |
1.0 |
|
|
|
3 |
XQG400 |
1.6 |
|
|
|
4 |
XQG600 |
0.32 |
0.6 |
|
|
5 |
XQG600 |
1.0 |
|
|
|
6 |
XQG600 |
1.6 |
|
|
|
7 |
XQG800 |
0.76 |
0.6 |
|
|
8 |
XQG800 |
1.0 |
|
|
|
9 |
XQG800 |
1.6 |
|
|
|
10 |
XQG1000 |
1.41 |
0.6 |
|
|
11 |
XQG1000 |
1.0 |
|
|
|
12 |
XQG1000 |
1.6 |
|
|
|
13 |
XQG1200 |
2.37 |
0.6 |
|
|
14 |
XQG1200 |
1.0 |
|
|
|
15 |
XQG1200 |
1.6 |
|
产品结构
