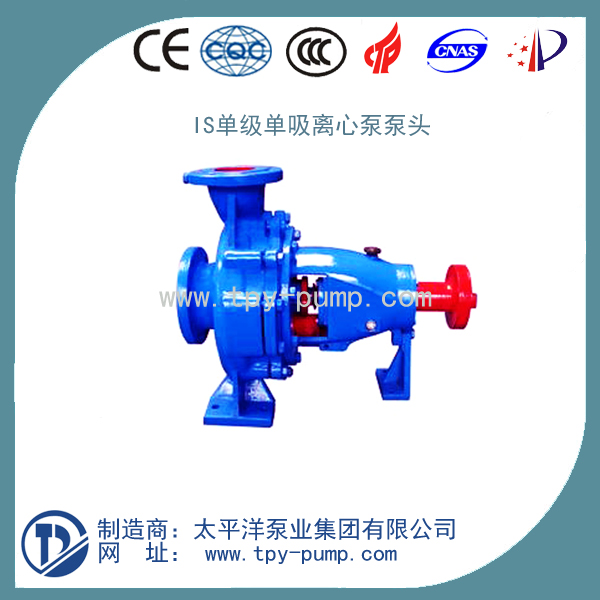

IS、IR型单级单吸离心泵

  • 型   号:
  • 类   别:
    卧式管道离心泵
  • 价   格:咨询
  • 产   地:
IS、IR型单级单吸离心泵适用于工矿、企业城市给水排水和农田排灌。供输送防腐或物理及化学性质类似硝酸醋酸的其他液体之用,温度不高于80度。IS、IR型单级单吸离心泵系根据国家标准IS02858所规定的性能和尺寸设计的,其优点是检修方便,检修时不动泵体。

分享到:

产品描述

IS、IR型单级单吸离心泵产品简介:

IS、IR型单级单吸离心泵,适用于工矿、企业城市给水排水和农田排灌。供输送防腐或物理及化学性质类似**醋*的其他液体之用,温度不高于80度。IS型泵系根据国家标准IS02858所规定的性能和尺寸设计的,其优点是检修方便,检修时不动泵体。



IS、IR型单级单吸离心泵产品特点:

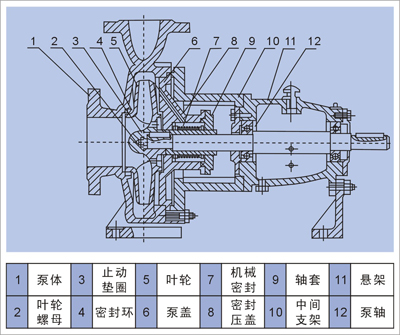

IS、IR单级单吸清水泵系根据国家标准ISO2858所规定的性能和尺寸设计的,主要由泵体(1)、泵盖(2)、叶轮(3)、轴(4)、密封环(5)、轴套及悬架轴承部件(12)等所组成。
 IS、IR单级单级清水泵的泵体和录盖的部分,是从叶轮背面处剖分的,即通常所说的后开门结构形式。其优点是检修方便,检修时不动泵体,吸入管路,排出管路和电动机,只需拆下加长联轴器的中间联接件,即可退出转子部件,进行检修。泵的壳体(即泵体和泵盖)抅成泵的工作室、叶轮、轴和滚动轴承等为录的转子。悬架轴承部件支承着泵的转子部件,滚动轴承承受泵的径向力和轴向力。
为了平衡泵的轴向力,大多数泵的叶轮前、后均设有密封环,并在叶轮后盖板上设有平衡孔,由于有些泵轴向力不大,叶轮背面未设密封环和平衡孔。
泵的轴向密封环是由填料压盖(9),填料环(10),和填料(11)等组成,以防止进气或大量漏水。泵的叶轮如有平衡,則装有软填料的空腔与叶轮吸入口相通,若叶轮入口处液体处于真空状态,則很容易沿着轴套表面进气,故在填料腔内装有填料环通过泵盖上的小孔将泵室内压力水引至填科环进行密封。泵的叶轮如没有平衡孔, 由于叶轮背面液体压力大于大气压,因而不存在漏汽问題,故可不装填料环。
为避免轴麿损,在轴通过填料腔的部位装冇轴套保护,轴套与轴之间装有0形密封困,以防止沿着配合表面进气或漏水。

泵的传动方式是通过加长弹性联轴器与电动机联结的。泵的旋转方向,从驱动端看,为顺时针方向旋转。



IS、IR型单级单吸离心泵​产品适用场合:

1.高层建筑,楼宇供水。

2.企业用水,供水。

3.农业灌溉,排水。



IS、IR型单级单吸离心泵型号意义:

IS (IR) 80 – 65 - 160 A
IS – 单级单吸清水离心泵
IR – 单级单吸热水离心泵
80 – 泵进口直径 (mm)
65 – 泵出口直径 (mm)

160 – 叶轮名义直径 (mm)
A – 叶轮切割标记

性能参数

心泵

离心泵

流量(m3/h)

扬程

效率

功率 (kw)

(r/min)

m3/h

l/s

(m)

(%)

轴功率

电机功率

IS50-32-125

2900

12.5

3.47

20

60

0.13

2.2



1450

6.3

1.74

5

54

0.16

0.55

IS50-32-160

2900

12.5

3.47

32

54

2.02

3



1450

6.3

1.74

8

48

0.29

0.55

IS50-32-200

2900

12.5

3.47

50

48

3.54

5.5



1450

6.3

1.74

12.1

42

0.51

0.75

IS50-32-250

2900

12.5

3.47

80

38

7.16

11



1450

6.3

1.74

20

32

1.07

1.5

IS65-50-125

2900

25

6.94

20

69

1.97

3



1450

12.5

3.47

5

64

0.27

0.55

IS65-50-160

2900

25

6.94

32

65

3.35

5.5



1450

12.5

3.47

8

60

0.45

0.75

IS65-40-200

2900

25

6.94

50

60

5.67

7.5



1450

12.5

3.47

12.5

55

0.77

1.1

IS65-40-250

2900

25

6.94

80

50

10.89

15



1450

12.5

3.47

20

46

1.48

2.2

IS65-40-315

2900

25

6.94

125

50

21.3

30



1450

12.5

3.47

32

46

2.94

4

IS80-65-125

2900

50

13.9

20

40

3.63

5.5



1450

25

6.94

5

37

0.48

0.75

IS80-65-160

2900

50

13.9

32

75

5.97

7.5



1450

25

6.94

8

71

9.87

1.5

IS80-50-200

2900

50

13.9

50

69

9.87

15



1450

25

6.94

12.5

65

1.31

2.2

IS80-50-250

2900

50

13.9

80

63

17.3

22



1450

25

6.94

20

60

2.27

3

IS80-50-315

2900

50

13.9

125

54

31.5

37



1450

25

6.94

32

52

4.19

5.5

IS100-80-125

2900

100

27.8

20

78

7

11



1450

50

13.9

5

75

0.91

1.5

IS100-80-160

2900

100

27.8

32

78

11.25

15



1450

50

13.9

8

75

1.45

2.2

IS100-65-200

2900

100

27.8

50

76

17.9

22



1450

50

13.9

12.5

73

2.63

4

IS100-65-250

2900

100

27.8

80

72

30.3

37



1450

50

13.9

20

68

4

5.5

IS100-65-315

2900

100

27.8

125

66

51.6

75



1450

50

13.9

32

63

6.92

11

IS125-100-200

2900

200

55.6

50

81

33.6

45



1450

100

27.8

12.5

76

4.48

7.5

IS125-100-250

2900

200

55.6

80

78

55.9

75



1450

100

27.8

20

76

7.79

11

IS125-100-315

1450

100

27.8

32

73

11.9

15

IS125-100-400

1450

100

27.8

50

65

21

30

IS150-125-315

1450

200

55.6

32

79

22.08

30

IS150-125-400

1450

200

55.6

50

75

36.3

45

IS200-150-250

1450

400

111.1

20

82

26.6

37

IS200-150-315

1450

400

111.1

32

80

42.5

55

IS200-150-400

1450

400

111.1

50

81

67.2

90

产品结构
