SH型单级双吸离心泵

  • 型   号:
  • 类   别:
    单级双吸离心泵
  • 价   格:咨询
  • 产   地:
sh型单级双吸离心泵与其它同类型的泵相比较具有寿命长、效率高、结构合理,运行成本低、安装及维修方便等特点,是消防、空调、化工、水处理及其它行业的理想用泵。

分享到:

产品描述

S型单级双吸水平中开式离心泵产品概述:

S型单级双吸水平中开式离心泵。该型泵吸入口和排出口均在泵轴心线下方,检修时,只要将泵盖揭开,即可将全部零件拆下进行维修。S型泵主要由泵体、泵盖、轴、叶轮、密封环、轴套、轴承部件等组成。其性能符合JB/1050-93《单吸双吸清水离心泵型式与基本参数》标准。
主要用于输送不含固体颗粒的清水或物理化学性质类似水的其它液体。适用于工业和城市给排水、农田排灌。



S型单级双吸水平中开式离心泵产品特点:

1、密封系统:可供选用的机械密封、填料密封其冷却润滑均采用内循环;
2
、流量大、效率高:双吸叶轮,具有流量大、效率高等特点;
3、可更换的轴套:轴套作为易损件,起到保护轴,提高泵的使用寿命;
4、密封环:密封环作为易损件,起到提高泵的效率、延长泵的使用寿命的特点



S型单级双吸水平中开式离心泵型号定义:

300 S 90 A

300 – 吸入口直径(mm)

S – 单级双吸离心泵

90 – 设计扬程(m)

A – 叶轮经第一次切割



S型单级双吸水平中开式离心泵技术参数:

流量:80-3000m3/h
扬程:19-100m
转速:1450-2900r/min
口径:φ100-φ500
温度范围:0-+80℃
工作压力:≤1.6MPa

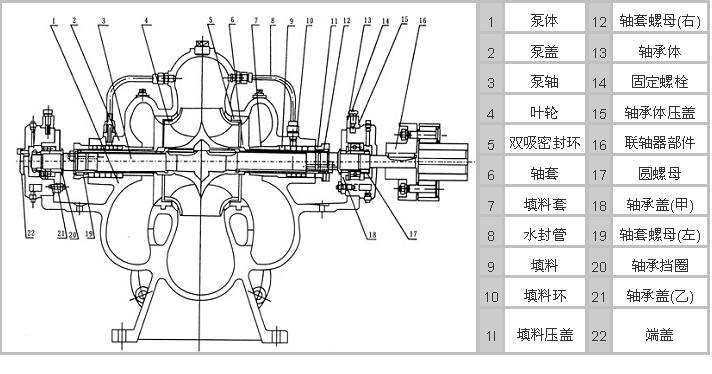

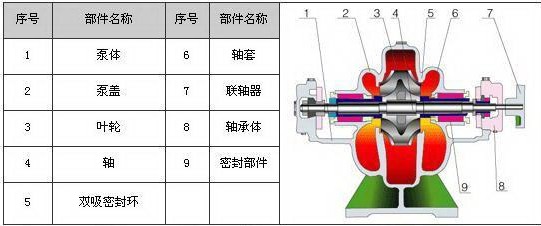

S型单级双吸水平中开式离心泵结构说明:

本型泵的吸入口与吐出口均在水泵轴心线的下方,与轴线垂直成水平方向。检修时无需拆卸进出口水管及电机。从传动方向看去,水泵为顺时针方向旋转(根据用户需要亦可改为逆时针方向旋转)。

泵主要零件有:泵体、泵盖、叶轮、轴、双吸密封环、轴套等。

泵体与泵盖构成叶轮的工作室。在进出水法兰上,制有安装真空表和压力表的管螺孔。进出水法兰的下部,制有放水的管螺孔。

经过静平衡校验的叶轮,用轴套和两边的轴套螺母固定在轴上,其轴向位置可通过轴套螺母进行调整。

泵轴由两个单列向心球轴承支承。轴承装在轴承体内、安装在泵体两端,用黄油润滑。

双吸密封环用以减少水泵压力室的水漏回吸水室。

泵通过弹性连轴器由电机直接传动,必要时亦可用内燃机传动。

轴封为软填料密封(根据用户需要可采用机械密封结构)。



S型单级双吸水平中开式离心泵安装:

1、检查水泵和电动机应无损坏。

2、水泵的安装高度,加入吸入管路的水力损失,及其速度能,不得大于样本规定的允许吸上真空高度值。基础尺寸符合泵机组的安装尺寸。

3、安装顺序:

① 将水泵放在埋有地脚螺拴的混凝土基础上,用调整其间的楔型垫块的方法校正水平,并适当拧紧地脚螺拴,以防走动。

② 在基础与泵底脚之间灌注混凝土。

③ 待混凝土干固后,拧紧地脚螺栓,并重新检查水泵的水平度。

④ 校正电动机由轴与水泵轴的同心度。使轴成一直线,在两连轴器外圆上的不同心度允差为0.1毫米,端面间隙沿圆周的不均匀允差0.3毫米(在联接进出水管路及试行后再分别校核一遍,仍应符合上述要求)。

⑤ 在检查电动机转向与水泵的转向相一致后,装上连轴器的联接柱销。

4、进出水管路应另设支架支撑,不得借泵体支承。

5、水泵与管路之间的结合面,应保证良好的气密性,尤其是进水管路,必须保证严格的不漏气,并且在装置上应无窝存空气的可能。

6、如水泵安装在进水水位以上时,为了灌泵起动,一般可装底阀,也可采用真空引水的方法。

7、水泵的出水管路中,一般需安装闸阀和止回阀(扬程小于20米的可不用),止回阀装在闸阀后面。

以上所述的安装方法是指不配带公共底座的水泵机组。

安装配带公共底座的泵,用调整底座与混凝土基础之间的楔型垫铁来校正机组的水平,然后在其间灌注混凝土。其安装原则与要求,和不配带公共底座的机组相同。

性能参数

型号

流量 Q
( m 3 /h)

扬程 H
(m)

转速 n
(r/min)

功率 (KW)

效率η
(%)

汽蚀余量 (NPSH)r(m)

备注
(老型号)

轴功率

电机功率

100S90

80

90

2950

30.1

37

65

2.5



100S90A

72

75

23

30

64

2.5



150S100

160

100

59.8

75

73

3.5



150S78

160

78

45

55

73.5

3.5

6sh-6

150S78A

144

62

33.8

45

72

3.5

6sh-6 A

150S50

160

50

27.3

37

80

3.9

6sh-9

150S50A

144

40

20.9

30

75

3.9

6sh-9 A

150S50B

133

36

18.6

22

70

3.9

6sh-9B

200S95A

280

95

91.7

110

79.2

5.3

8sh-6A

200S95B

270

75

73.5

90

75

5.3

8sh-6B

200S63

280

63

58.3

75

82.7

5.8

8sh-9

200S63A

270

46

45.1

55

75

5.8

8sh-9 A

200S42

280

42

38.1

45

84.2

6

8sh-13

200S42A

270

36

33.1

37

80

6

8sh-13A

250S65

485

65

1450

109

132

78.6

3

10sh-6

250S65A

468

54

89.4

110

77

3

10sh-6A

250S39

485

39

61.5

75

83.6

3.2

10sh-9

250S39A

468

30.5

49.3

55

79

3.2

10sh-9 A

250S24

485

24

36.9

45

85.8

3.5

10sh-13

250S24A

414

20.3

27.6

37

83

3.5

10sh-13 A

250S14

485

14

21.5

30

85.8

3.8

10sh-19

250S14A

432

11

15.8

18.5

82

3.8

10sh-19A

300S110

790

110

295.7

440

80

4



300S90

790

90

242.8

315

79.6

4

12sh-6

300S90A

756

78

217

280

74

4

12sh-6 A

300S90B

720

67

180

220

73

4

12-sh6B

300S58

790

58

149.9

180

84.2

4.4

12sh-9

300S58A

720

49

118.6

160

81

4.4

12sh-9A

300S58B

684

43

100

132

80

4.4

12sh-9B

300S32

790

32

79.2

110

86.8

4.6

12sh- 13

300S32A

720

26

60.7

75

84

4.6

12sh-13A

300S19

790

19

47

55

86.8

5.2

12sh- 19

300S19A

720

16

39.2

45

80

5.2

12sh-19A

300S12

790

12

30.4

37

84.8

5.5

12sh-28

300S12A

684

10

3.9

30

78

5.5

12sh-28 A

350S125

1260

125

534

710

80.5

5.4

14sh-6

350S125A

1181

112

462

630

78

5.4

14sh-6A

350S125B

1098

96

373

500

77

5.4

14sh-6B

350S75

1260

75

303

355

85.2

5.8

14sh-9

350S75A

1170

65

247

280

84

5.8

14sh-9A

350S75B

1080

55

197

220

82

5.8

14sh-9B

350S44

1260

44

173

220

87.5

6.3

14sh-13

350S44A

1116

36

131

160

84

6.3

14sh-13A

350S26

1260

26

102

132

87.5

6.7

14sh-19

350S26A

1116

21.5

78.8

90

83

6.7

14sh-19A

350S16

1260

16

64.5

75

85.3

7.1

14sh-28

350S16A

1044

13.4

48.8

55

48

7.1

14sh-28A

500S98

2020

95

970

678

800

79.5

4

20sh-6

500S98A

1872

83

540

630

78.5

4

20sh-6A

500S98B

1746

74

452

560

78

4

20sh-6B

500S59

2020

59

391

450

83

4.5

20sh-9

500S59A

1872

49

333

400

75

4.5

20sh-9A

500S59B

1746

40

257

315

74

4.5

20sh-9B

500S35

2020

35

219

280

88

4.8

20sh-13

500S35A

1746

27

151

220

85

4.8

20sh-13A

500S22

2020

22

144.1

185

84

5.2

20sh-19

500S22A

1746

17

101

132

80

5.2

20sh-19A

500S13

2020

13

86.2

110

83

5.7

20sh-28

600S75

3170

75

727

800

89

7.5

24sh-9

600S75A

2880

65

580

630

88

7.5

24sh-9A

600S47

3170

47

465

560

88

7.5

24sh-13

600S32

3170

32

310

400

89

7.5

24sh-19

600S32A

2880

27

238

280

89

7.5

24sh-19A

600S22

3170

22

223

280

85

7.5

24sh-28

600S22A

2880

18.2

168.5

200

84.5

7.5

24sh-28A

800S32

5500

32

730

700



84



32sh-19

800S-32A

5310

29

570



84



32sh-19
