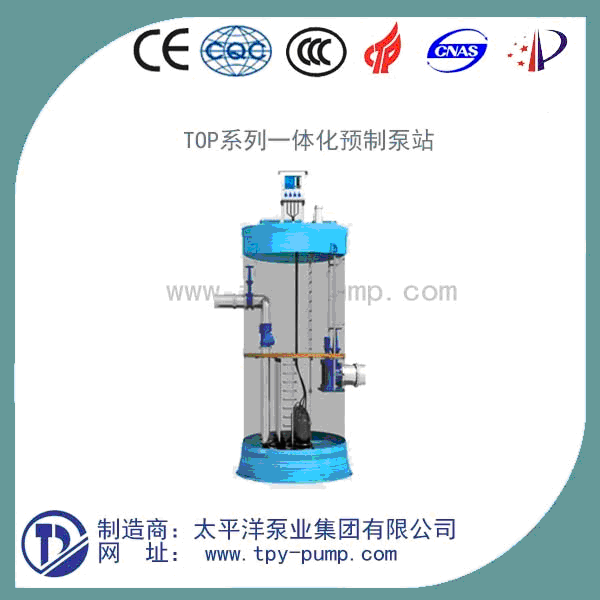

TPY一体化预制泵

  • 型   号:
  • 类   别:
    一体化预制泵站
  • 价   格:咨询
  • 产   地:

分享到:

产品描述

一体化预制泵站



一、TPY一体化预制泵站概述:

  太平洋泵业集团有限公司从设计、制造、安装到运行维护的创新泵站解决方案。

  TPY一体化预制泵站能完美取代传统混泥土泵站,不仅能为水提供一定液压力,还能收集一定范围内的雨污水,保护环境。

  它采用全地理式建造,拥有占地面积小、安装维修简单、管理便捷对环境友好等一系列优点,经过太平洋多年实验,公司已能完美使用在市政工程、铁路公路、下立交等场合雨污水收集提升排放,以及原水取水等各种场所。

公司采用按需制造的方式,完全根据客户的要求,以及工程师的现场勘察测量结果进行预支,定制符合客户需求的井筒与进出水口。而水泵、格栅、阀门管路、电气设备等内部设备安装完毕之后出厂,在出货日可直接运往现场进行吊装,有效的解决了泵站建设的运营过程中出现的各种困扰。

二、TPY一体化预制泵站应用领域:

1、市政给水/排水;

2、建筑给水/排水;

3、铁路、公路、下立交排水;

4、湖水、水源地取水;

5、雨洪应急排水;

6、城市污水、雨水提升;

7、新农村建设、景区雨水/污水收集提升;

三、TPY一体化预制泵站与传统混泥土泵站对比

四、TPY一体化预制泵站井筒设计

1、采用计算机控制整体缠绕、一次成型工艺。杜绝手工二次拼接造成的渗漏、开裂风险;

2、100%无碱高品质树脂,拒绝任何添加;

3、玻纤含量高达75%

4、底部壁厚增加20%,应对更大压力;

5、零渗漏;

6、井筒寿命高达30年以上;





五、TPY一体化预制泵站无人功能

1、智能化控制,无需专人值守;

2、GPRS远程监控,远行尽在掌控;

3、户外行设计,控制系统可以集成在泵站顶部,也可以就近安装;

4、预留远程通讯接口及短信报警模块;

5、监控系统可接入业主现有平台,无需改造;

6、液位采用静压差传感器和KEY浮球实现双重保护;

7、控制柜(箱)自动加热、除湿;

8、辅助照明;

9、可根据用户要求增加变频启动、软启动、自耦降压启动等控制方式。



六、TPY一体化预制泵站技术优势

1、独立研发部门

    太平洋泵业拥有独立的研发部门,并校企合作,根据全国不同项目的反馈信息,不断对太平洋产品进行优化更新,确保太平洋产品在技术上领先于国内。

2、外壳强度优化

  外壳是全面通过FEA强度有限元分析,包括静力分析、皮来寿命分析、水冲击力分析等,达到总体结构和设计的优化,大大增加了泵站外壳的总体强度,有限防止渗漏、开裂,使泵站能在苛刻的外界环境中长期稳定运行。

3、底部CFD计算流体动力

   公司采用CFD流体动力学模型设计产品底部,采用特殊的下凹结构,可抵抗水压不变形,每次排水都只允许少量的污水停留在泵坑,特殊的底部结构也能同时发挥自动清洁的目的,避免频繁的人工清淤,有效防止臭气发生。

4、智能化控制系统

   太平洋一体化泵站采用专用的集成式控制系统,可控制1-4台泵正常运行,功能包括启动停止,过流测量、故障警告和报警、反冲洗、控制面板支持、无限数据通讯等。

5、项目专用独立设计

   太平洋泵业针对每个项目的实际情况,根据设计图纸和现场勘查测量结果,对泵站的规格、进出水口位置管径、水力部件、格栅、通风系统、除臭装置进行独立设计,确保每个项目的资源优化利用。

6、远程控制

  太平洋一体化泵站配备集中管理的数据库和网络服务器,用户只需要使用带互联网接入的智能手机及电脑,即可随时随地登入远程监控管理系统的使用界面,了解泵站运行的状况,如运行时间、仪表数值、报告、报警等。

  1. 持续高效运行,降低能耗

  当纤维材料,现代垃圾等固体物体进入传统进水口时,它们往往会缠绕在叶轮叶片的前缘,这种物质的积聚会降低叶轮效率,从而使功耗增加(图A)。这种功耗增加会导致对能源的需求增加。当固体在叶轮内继续积聚时,电机热保护会挑战,引起停泵,从而导致高昂代价的预计外的服务要求。

  如果传统污水泵间歇式运行,当一个作业循环结束关泵时,所积聚的固体通过反冲洗方式清除,当下一循环开始时,效率返回至初始值,因为这时叶轮上没有固体物质了(图B

  由于具有自清洁能力,随着时间延长,创新水力设计的泵扔保持其高效率,这样可以大程度地降低能源成本(图C

七、TPY一体化预制泵站型号说明

TOP 20 020 S .P .SS .I .XFP

TOP:一体化预制泵站系列

20:井筒直径2000mm

020:井筒高度2100mm

S:水泵数量;S:单台水泵  D:两台水泵 T:三台水泵  F:四台水泵

P:水泵安装形式 ;P代表自耦,Z代表干式卧式安装,T代表干式立式安装

SS:管道材料;SS不锈钢材质,GRP玻璃钢材质

I:泵站结构形式;I代表湿井泵站 W代表集成式泵站 C代表带维修间的湿井泵站 V代表其他形式

XFP:配套新型水力水泵

八、TPY一体化预制泵站材质说明

九、TPY一体化预制泵站材质安装选型

在正确选型之前,我们需要知道:

1、参数及标高

设计流量,扬程,功率,水泵数量(注明工作泵和备用泵)

地面标高,进水管/出水管标高。进水管/出水管管径大小。

2、应用场所工作环境

市政工程、工业建筑或者室内室外。地表或者地下、介质类型,温度等。

3、结构形式

模块式湿井泵站(标配),模块化集成式泵站,带维修间的湿井泵站以及专门为您定制的泵站

4、内部管路的材质

不锈钢304材质(标配),316等其他材质

5、液位传感器

压力传感器(标配),浮球开关,超声波传感器等。

6、其他配套设备要求

篮式格栅(标配),粉碎性格栅,简易除臭装置,起吊装置。

7、控制系统

自动液位控制,手动控制,GPRS远程控制。
