G35-1螺杆泵
- 型 号：
- 类 别：
- 价 格：￥咨询
- 产 地：
产品描述
G型螺杆泵 产品说明：
采用无毒无味的食用橡胶，工作温度可达120℃。由于该二部件的特殊几何开头分别形成单独的密封容腔。G型螺杆泵介质由轴向均匀推行流动。内部流速代低，容积保持不变。压力稳定，因而不会产品涡流和搅动。每级泵的输出压力为0.6MPa—1.2MPa，扬程60m—120m（清水），自吸高度一般在3m以上。 因定子选用多种弹性材料制成，所以G型螺杆泵对高粘度达到80%流体的输送和含有硬质悬浮颗粒介质或含有纤维介质的输送，有一般泵种所不能胜任的特性。其流量与转速成正比。传动可采用联轴器直接传动，或采用高速电机，三角带，变速箱等装置变速。这种泵零件少，结构紧凑，体积小，维修简单，转子和定子是本泵的易损件，结构简单，便于装拆。

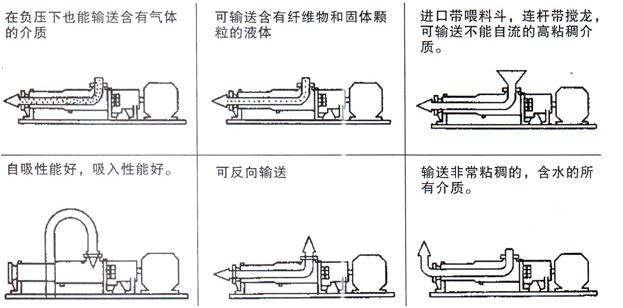

G型螺杆泵 产品特点：
1、在负压下也能输送含在气体的介质。
2、可输送含有纤维物和固体颗粒的液体。
3、机械振动小、无脉动、运行平稳。
4、自吸性能好、吸入性能好。
5、可反向输送。
6、输送非常粘稠的、含水的所有介质。螺杆泵是按迥转啮合容积式原理工作的新型泵种
G型螺杆泵 产品适用场合：
一般来说单螺杆泵可作为一种通用泵。运行速度可高可低，泵的出口额定压力可随泵的级数增加而增加，每增加一级，压力就增加0.6MPa，所以使用范围极广。
1、环境保护：工业污水、生活污水、含有固体颗粒及短纤维的污泥浊水的输送。特别适用于油水分离器，板框压滤机等设备。
2、船舶工业：轮底清洗、油水、油渣、油污水等介质的输送。
3、石油工业：输送原油。近年来，尤其成功地抽吸地下千米之深的原油与水的混合物，煤田里的煤田气和水的混合物，从而大大降低了机械采油、采煤田气的成本。当油田带了后期，使用螺杆泵往地层内灌注聚合物增加油田采收率。
4、医药、日化：各种粘稠浆、乳化液、各种软膏化妆品等的输送。
5、食品罐头业：各种粘稠淀粉、食油、蜂蜜、糖酱、果浆、奶油、鱼糜肉糜以及其下脚料的输送。
6、酿造业：各种发酵粘稠液、浓酒糟、粮食制品渣、各种酱类、浆和含有块状固态物的粘液等。
7、建筑工业：水泥沙浆、石灰浆、涂料及其它糊状体的喷涂与输送。
8、采矿工业：矿井内的含固体颗粒的地下和污浆水等排送到地面。
9、化学工业：各种悬浮液、油脂、各种胶体浆、各种粘合剂。
10、印刷、造纸工业：高粘度油墨、墙纸的PVC高分子塑料糊和各种浓度的纸浆，短纤维浆料的输送。
螺杆泵输送方式
螺杆泵根据介质粘度选择泵的转速：
螺杆泵根据介质的磨损性选择泵的转速：
螺杆泵橡胶套的选择：
螺杆泵橡胶套的选择螺杆泵衬套为橡胶制品，也是单螺杆泵的一个易损件，它的选择好坏，直接影响衬套的寿命，一般正常情况下衬套的寿命为3-6个月，如果选用不当，衬套可能从钢管中脱落或橡胶掉块。所以要求我们对橡胶的基本特性及橡胶对各种不同介质的适应性有所了解，根据我们的经验列出表四、表五。
橡胶基本特性
|
橡胶特性 |
丁晴橡胶NBR |
氯丁橡胶CR |
氟橡胶PPM |
乙丙橡胶EPDM |
|
耐最高温度 |
+120°C |
+110°C |
+200°C |
+150°C |
|
耐磨性 |
优 |
很好 |
优 |
很好 |
|
耐老化性 |
很好 |
很好 |
优 |
优 |
|
耐臭氧 |
不行 |
优 |
优 |
优 |
|
耐蒸汽 |
很好 |
不行 |
优 |
优 |
|
耐燃性 |
很好 |
优 |
优 |
优 |
单螺杆泵的衬套常用橡胶
|
橡胶的适应性 |
乙丙橡胶EPDM |
氟橡胶PPM |
氯丁橡胶CR |
丁晴橡胶NBR |
|
水（污水） |
很好 |
很好 |
很好 |
很好 |
|
植物油 |
一般 |
很好 |
一般 |
很好 |
|
矿物油 |
不行 |
很好 |
一般 |
很好 |
|
氨水 |
一般 |
不行 |
不行 |
很好 |
|
芳香族溶剂 |
不行 |
很好 |
不行 |
不行 |
|
浓碱 |
很好 |
不行 |
很好 |
很好 |
|
浓硝酸 |
不行 |
一般 |
不行 |
不行 |
|
冰醋酸 |
不行 |
很好 |
不行 |
很好 |
|
稀硫酸 |
很好 |
很好 |
不行 |
很好 |
|
浓硫酸 |
一般 |
很好 |
不行 |
不行 |
|
稀盐酸 |
很好 |
很好 |
很好 |
很好 |
|
浓盐酸 |
很好 |
很好 |
不行 |
很好 |
|
热水 |
很好 |
不行 |
不行 |
一般 |
|
汽油 |
不行 |
很好 |
一般 |
很好 |
|
甲苯 |
不行 |
很好 |
不行 |
不行 |
|
二甲苯 |
不行 |
很好 |
不行 |
不行 |
|
乙醇 |
很好 |
很好 |
很好 |
一般 |
|
煤油 |
不行 |
很好 |
很好 |
很好 |
|
柴油 |
不行 |
很好 |
不行 |
很好 |
|
氯化烃 |
不行 |
一般 |
不行 |
不行 |
|
含酮类物料 |
很好 |
不行 |
不行 |
不行 |
|
含醇类物料 |
很好 |
很好 |
很好 |
很好 |
|
含脂类物料 |
很好 |
不行 |
不行 |
不行 |
|
含醚类物料 |
很好 |
不行 |
不行 |
不行 |
|
泥浆 |
很好 |
一般 |
一般 |
很好 |
|
磷酸 |
很好 |
一般 |
很好 |
一般 |
|
碳酸钠 |
很好 |
不行 |
很好 |
很好 |
|
糖醛 |
很好 |
一般 |
一般 |
一般 |
|
苯100 |
不行 |
很好 |
不行 |
不行 |
|
丙酮 |
很好 |
不行 |
不行 |
不行 |
|
亚麻子油 |
很好 |
很好 |
很好 |
很好 |
|
二硫化碳 |
不行 |
很好 |
不行 |
不行 |

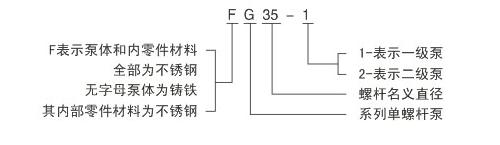

G型螺杆泵 型号意义：
性能参数
|
型 号 |
转速 |
流量 |
压力 |
电机 |
扬程 |
进口 |
出口 |
允许颗粒直径 |
允许维修长度 |
|
G20-1 |
960 |
0.8 |
0.6 |
0.75 |
60 |
25 |
25 |
1.5 |
25 |
|
G25-1 |
960 |
2 |
0.6 |
1.5 |
60 |
32 |
25 |
2 |
30 |
|
G25-2 |
960 |
2 |
1.2 |
2.2 |
120 |
32 |
25 |
2 |
30 |
|
G30-1 |
960 |
5 |
0.6 |
2.2 |
60 |
50 |
40 |
2.5 |
35 |
|
G30-2 |
960 |
5 |
1.2 |
3.0 |
120 |
50 |
40 |
2.5 |
35 |
|
G35-1 |
960 |
8 |
0.6 |
3.0 |
60 |
65 |
50 |
3 |
40 |
|
G35-2 |
960 |
8 |
1.2 |
4.0 |
120 |
65 |
50 |
3 |
40 |
|
G40-1 |
960 |
12 |
0.6 |
4.0 |
60 |
80 |
65 |
3.8 |
45 |
|
G40-2 |
960 |
12 |
1.2 |
5.5 |
120 |
80 |
65 |
3.8 |
45 |
|
G50-1 |
960 |
20 |
0.6 |
5.5 |
60 |
100 |
80 |
5 |
50 |
|
G50-2 |
960 |
20 |
1.2 |
7.5 |
120 |
100 |
80 |
5 |
50 |
|
G60-1 |
960 |
30 |
0.6 |
11 |
60 |
125 |
100 |
6 |
60 |
|
G60-2 |
960 |
30 |
1.2 |
15 |
120 |
125 |
100 |
6 |
60 |
|
G70-1 |
960 |
45 |
0.6 |
15 |
60 |
150 |
125 |
8 |
70 |
|
G70-2 |
720 |
45 |
1.2 |
18.5 |
120 |
150 |
125 |
8 |
70 |
|
G85-1 |
720 |
65 |
0.6 |
15 |
60 |
150 |
150 |
10 |
80 |
|
G105-1 |
500 |
100 |
0.6 |
22 |
60 |
200 |
200 |
15 |
110 |
|
G135-1 |
400 |
150 |
0.6 |
37 |
60 |
250 |
250 |
20 |
150 |
产品结构
